文章來源：行業研究報告（如有侵權，請聯系刪除）

一、產業規模：全球穩步增長，我國略高于全球增速

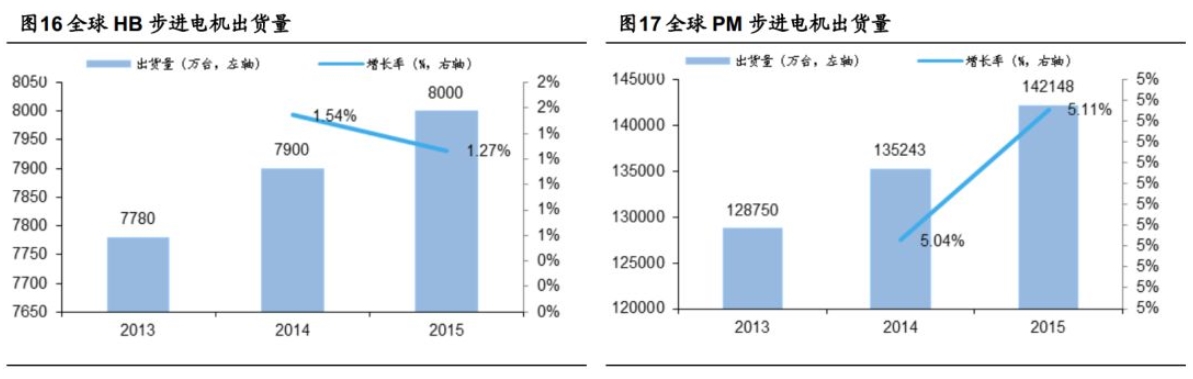

       近年來，全年步進電機市場保持了穩步增長。細分來看，據日本 EMJ、日本矢野經濟研究所統計， 2013-2015 年全球 HB 步進電機出貨量達到 7780 萬臺、 7900 萬臺（yoy 1.54%）、 8000 萬臺（yoy 1.27%）。2013-2015 年全球 PM 步進電機出貨量為 12.88 億臺、 13.52 億臺（yoy 5.04%）、14.21 億臺（yoy 5.11%）。

來源：EMJ，矢野經濟研究所

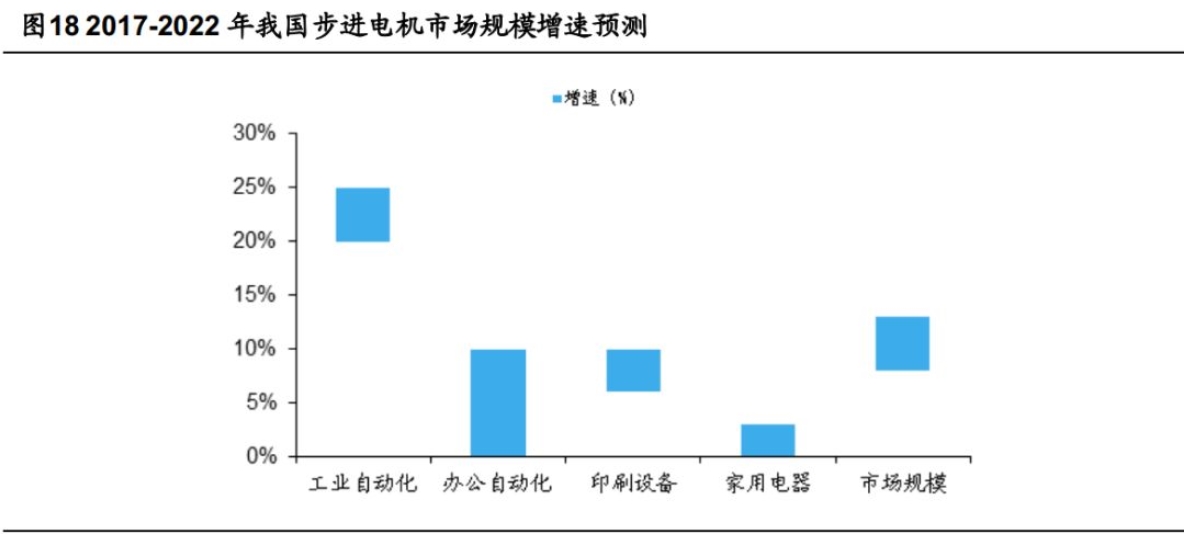

       對于我國而言，由于正處在產業轉型升級過程中，步進電機作為機電一體化關鍵部件，而扮演著重要角色。根據深圳前瞻產業研究院預測， 2017-2022 年，我國步進電機制造業市場規模將保持 7%-13%左右年增長速度。其中，工業自動化領域，年均增速在20%以上；辦公自動化領域，保持在 0-10%之間；印刷設備制造領域，保持在 6%-10%之間；家用電器領域增速放緩。

來源：深圳前瞻產業研究院

二、產業趨勢：新興產業崛起，拓寬步進電機市場空間

       （1）平安城市、反恐推動安防需求

       目前，國際反恐形勢嚴峻，我國政府提出建設“國家應急體系”、 “平安城市”、 “平安建設”等，拉動安防產業發展。步進電機為監控?cái)z像頭提供自由度，可以擴大攝像頭的轉動或者移動范圍，提高監控的面積。一般筒型（槍型）、半球型攝像機帶有 0-1 個自由度，球型攝像機帶有 2-3 個自由度。以?？低暽铐盗?400 萬球型攝像機水為例，該攝像機具有兩個自由度，即水平轉動 360°，垂直轉動-20°-90°。每個自由度需要 1 臺步進電機支持。

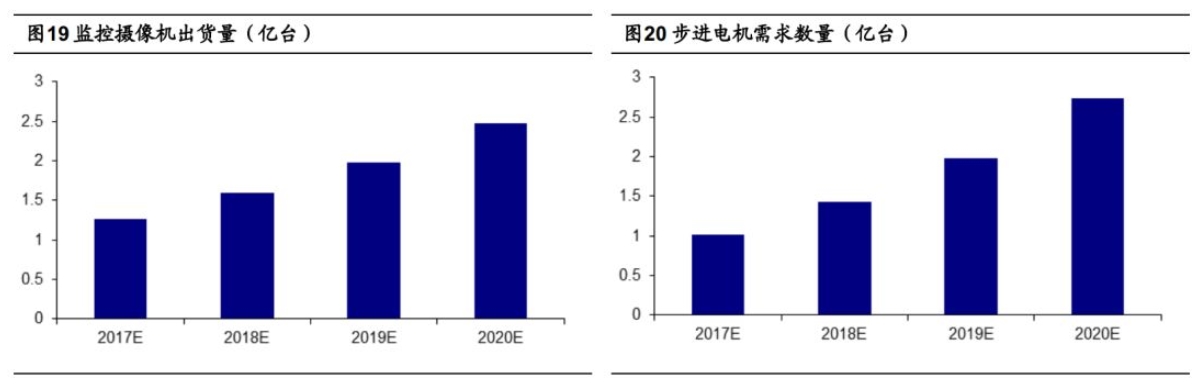

       根據 IHS 對 2017 年的預測，今年出貨量中網絡攝像機占 9800 萬臺，高清攝像機2900 萬臺， 整體增速約 20%左右。 我們假設 2018-2020 年出貨量復合增速約 25%，至2020 年監控?cái)z像機出貨量將達到 2.5 億臺。而隨著監控需求的上升，更高自由度的監控?cái)z像機將受到青睞。目前平均每臺監控?cái)z像機具有約 0.8 個自由度。假設每年平均自由度數上升 0.1 至 2020 年平均每臺監控?cái)z像機自由度為 1.1。 以此估算需要的步進電機數量，預計到 2020 年需要約 2.75 億臺步進電機。

來源：IHS

       （2）汽車用步進電機市場空間廣闊

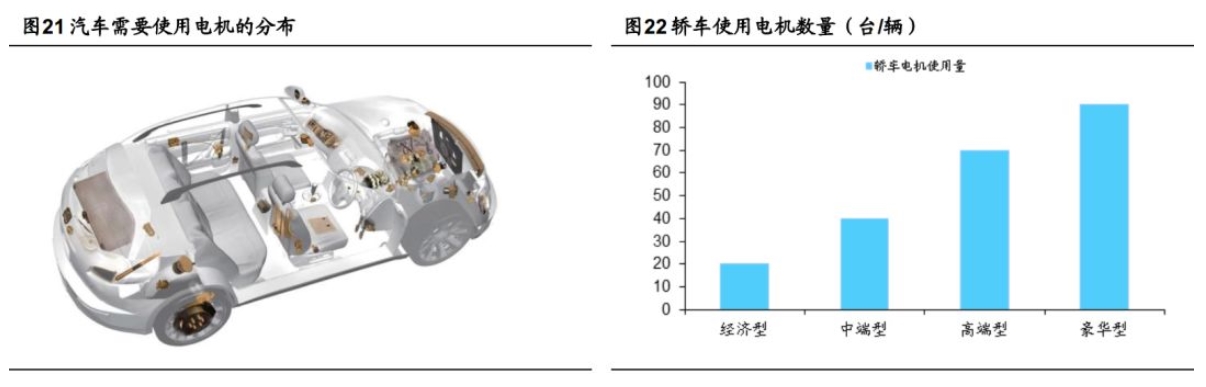

       微電機是汽車的關鍵零部件之一。汽車常用的有直流電機、 PM 步進電機等。電機在汽車電動控制的應用主要包括：

       （1）基本傳動控制：發動機溫度管理的控制風扇電機、發動機管理電機、變速箱及懸掛系統、變速箱及傳動系統執行器、閥門執行器等。

       （2）配臵在中高端汽車，提高舒適度、駕駛可操作性：電動助力轉向電機、電子駐車制動電機、車頭燈轉向執行器、柵格執行器、電動車窗驅動器等。
一般情況下，經濟型轎車大約配臵 20 臺以上電機，中端轎車 30-40 臺，高端轎車50 臺以上，豪華轎車 70 臺以上。隨著汽車的安全、節能、舒適等方面不斷優化，汽車電機需求會進一步擴大。

來源：海通證券研究所

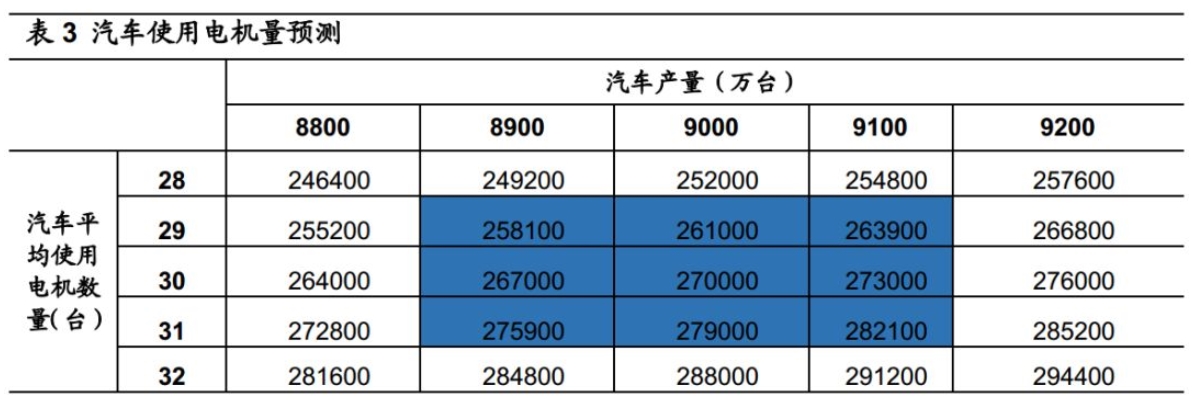

       2016 年，全球汽車產量約 9000 萬輛，其中中國產量 2811 萬輛。目前，假設未來全球汽車產量保持現有水平；隨著舒適度，可操作性提升， 對電機的需求量逐步提升（見下表測算）。

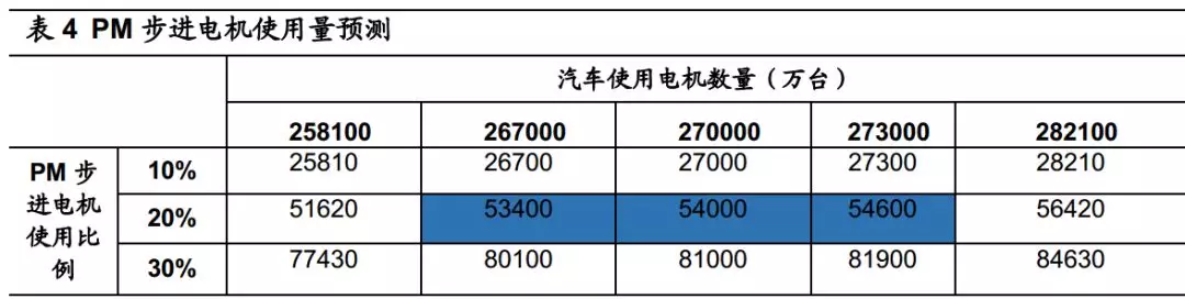

       由于 PM 步進電機具有抗電磁干擾、輕薄短小、低能耗、高性能、可靠性高等特點，逐漸有替代傳統直流有刷電機的趨勢。對于汽車用步進電機需求量的預測如下。 假設 PM步進電機在汽車電機中的運用比例 20%， 對應年需求約 5 億只。

來源：海通證券研究所

來源：海通證券研究所

       （3） 3D 打印維持快速增長

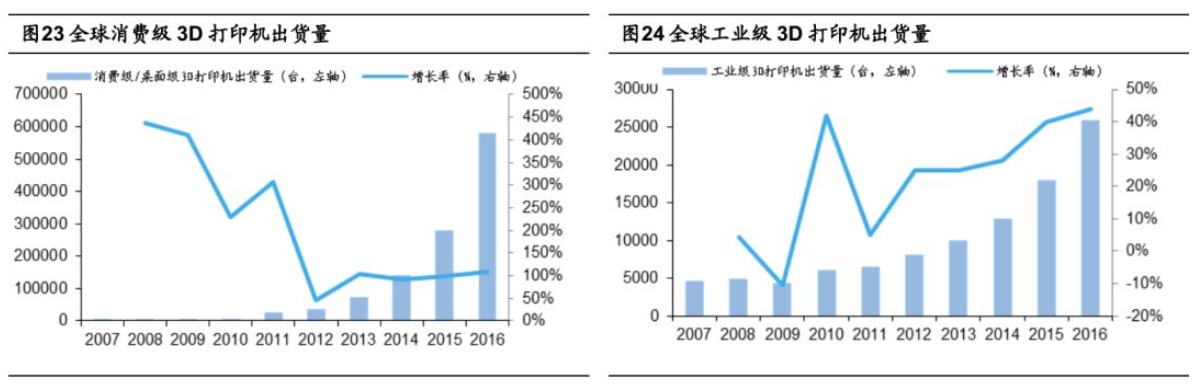

       3D 打印作為專業打印設備典型代表有著廣泛應用場景，近年保持較快的增長勢頭。2016 年， 全球消費級/桌面級 3D 打印機出貨量 57.82 萬臺，同比增 108%；工業級 3D打印機出貨量 2.58 萬臺，同比增 44%。 Wohlers 預測：基于 3D 打印技術的發展現狀，2020 年市場規模將達到 211.98 億美元。

來源：Wohlers

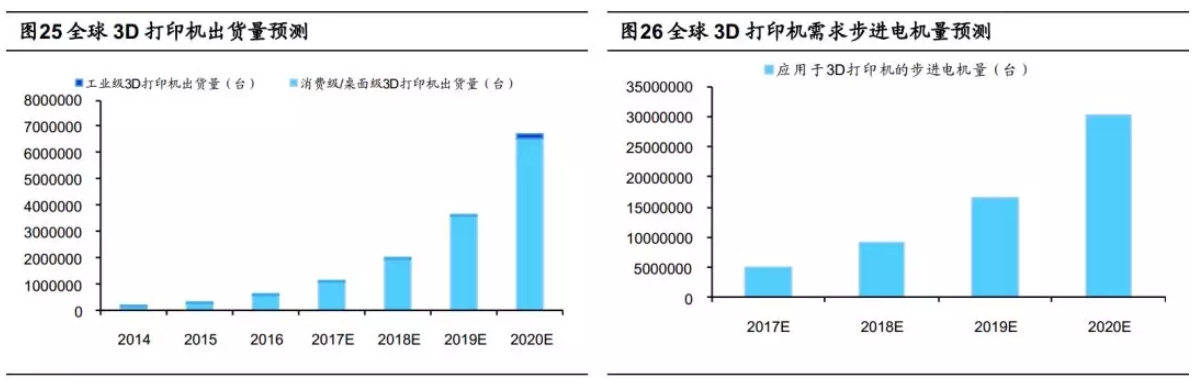

       步進電機廣泛用于打印機、傳真機、噴繪機、噴涂設備等。 3D 打印設備中亦使用HB 步進電機來實現控制。根據目前的設備結構，一臺桌面級 3D 打印機至少需要 4 臺HB 步進電機，而對于工業級 3D 打印機對 HB 步進電機數量和精度要求會更高。根據 Gartner 預測到 2020 年，全球 3D 打印機出貨量將達到 670 萬臺。桌面級 3D打印機將占據出貨量的 97.5%。我們假設桌面級 3D 打印機平均使用 4-5 只步進電機、工業級 3D 打印機平均使用 5-6 只步進電機。 預計到 2020 年， 3D 打印機領域需求步進電機數量約為 3000 萬臺。

來源：Gartmer

       （4）通信技術升級換代，推動電機需求

       天線是移動通信基站最重要組成部分，天線需要調節下傾角度來優化信號質量。天線分為機械天線（人工調節）與電調天線（電子調節）。步進電機是基站上的電調天線重要組成部分，為天線的下傾角度調節提供動力支持。 3G 時代之前，多用機械天線。 從4G 開始，基本上已使用電調天線。

       “十二五”開始，國家大力發展 4G 移動通信。 2016 年，新增移動基站 92.6 萬個，總數達 559 萬個，其中 4G 基站新增 86.1 萬個，總數已達到 263 萬個。

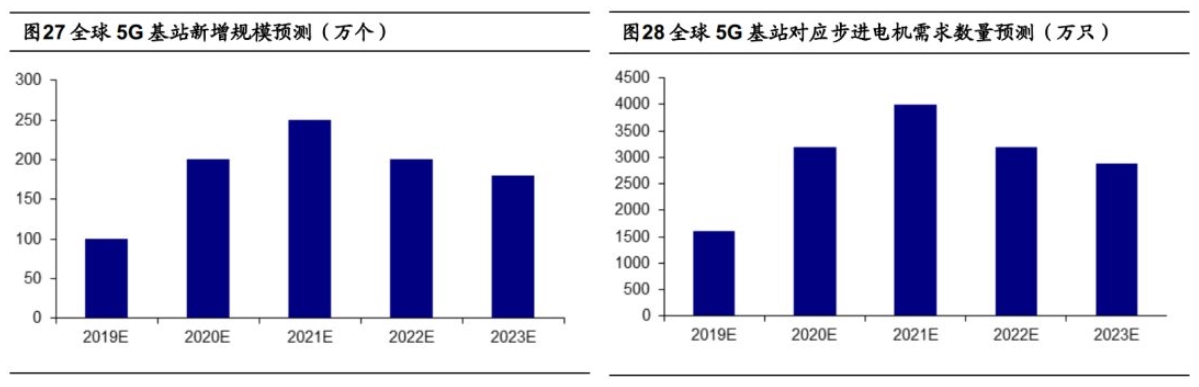

一般而言，對于普通基站配臵三面天線，需要配臵至少 3 個步進電機。對于 4G 基站則需要配臵 4-6 面天線，需要 4-6 個步進電機。而隨著 5G 技術的發展， 運用 MassiveMIMO， 將需要更多步進電機調節天線角度，步進電機需求數量將進一步提高。我們預計， 全球范圍內 5G 基站建設進行高峰期， 2019-2023 年，新增 5G 基站達100、 200、 250、 200、 180 萬個。 我們保守預計，每個基站配 16 個天線， 對應 1600、3200、 4000、 3200、 2880 萬個步進電機需求，合計 1.5 億只。

來源：中國產業信息網

       （5）醫療領域運用逐步擴張

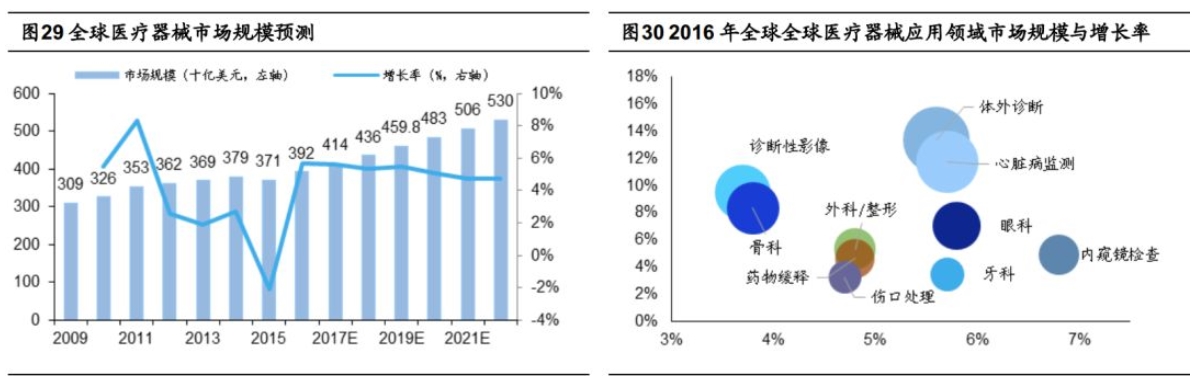

       隨著社會老齡化程度的提高，以及人們保健意識的不斷增強，全球醫療器械市場需求持續快速增長。 Evaluate Med Tech 預測， 2022 年全球醫療器械市場將達到 5298 億美元， 2015-2022 年間的復合年均增長率約為 5.2%。美國、歐洲、日本共同占據全球醫療器械市場的主要市場地位，其中美國是世界上頭等醫療器械生產國和消費國。

來源：EvaluateMedTech

       步進電機在醫療儀器設備的運用廣泛并呈現擴大趨勢，如棱鏡分光單色器、自動生化分析儀、自動稀釋器、胰島素泵、呼吸設備、血液檢測設備、眼科檢測設備、注射泵、人工透析設備等。未來，替代人工完成治療任務、動作準備和靜音度高使用電機的醫療設備會不斷增加應用于臨床。 精度更高、多定位的、易于控制的步進電機將在醫療設備中獲得更多應用。

（6）工業自動化重要部件

       根據 Oxford Economics 研究表明，截止 2016 年中國的勞動力成本已經趨近于美國，比美國略低 4%。但是中國勞動力生產率僅為美國的 1/7。中國的勞動生產率與印度相當，但勞動力成本是印度的 3 倍。而中國的勞動力成本也遠超東南亞國家。從 2012 年開始，勞動密集型企業陸續開始向東南亞國家轉移。

       中國人口紅利逐步消失， 提高工業生產效率成為當務之急。根據 Markets and Markets 研究報告，全球工廠自動化市場 2015 年達 1088 億美元，預計 2022 年將達到1533 億美元， CAGR 約為 4.88%。其中亞太地區將是起首市場， 約占 36%市場份額，而中國將是工廠自動化頭等增量市場。

       中國在 2015 年提出了中國版工業 4.0 計劃《中國制造 2025》， 不僅提出培育發展新興產業的路徑，更重要的是對傳統產業進行改造升級。 中國制造業發展水平參差不齊，相當一部分企業還處在“工業 2.0”的階段，計劃中提出制造業全員勞動生產率增速， “十三五”期間為 7.5%， “十四五”期間為 6.5%；關鍵工序數控化率 2020 年達到 50%， 2025年達到 64%。

       步進電機因其響應速度快、可靠性高、脈沖開環控制構造簡單等特點， 在工廠自動化領域應用廣泛， 主要有工廠自動化生產設備(工業機器人)、柔性化輸送設備(移動機器人 AGV)，智能監控系統、數字化管理系統等。工業自動化產業的快速發展，必將帶動步進電機需求的持續擴張。

三、市場空間預估

       我們對步進電機未來市場空間做如下假設和預測：

       （1）需求穩定領域：步進電機出貨量占全市場約 60%-70%，假設 2017-2020 年增長率與近年持平。 HB 步進電機增長率約 1.2%， PM 步進電機增長率 5%。

       （2）需求旺盛領域：步進電機出貨量占全市場約 15%-25%， 假設 2017-2020 年增長率約 20%左右。

       （3）新興市場領域：步進電機出貨量占全市場約 5%-10%， 假設 2017-2020 年增長率約 20%以上。

來源：EMJ

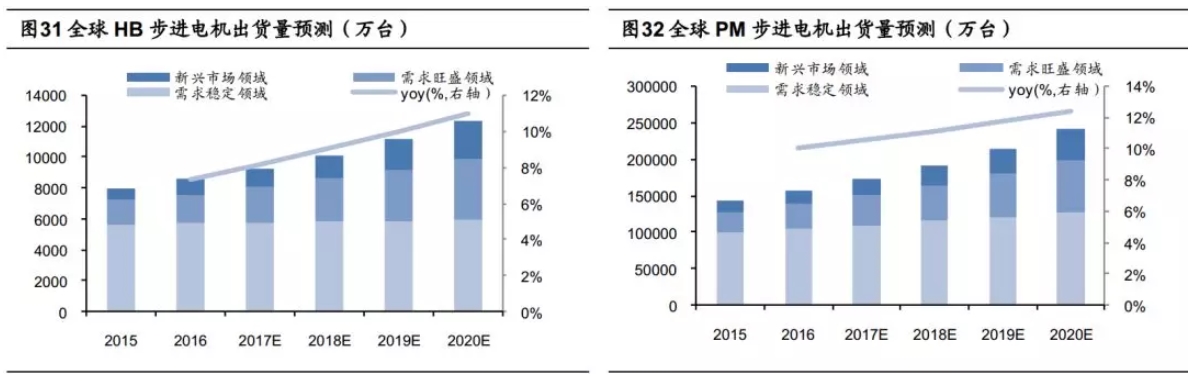

       基于以上假設，我們預計，到 2020 年：

       （1） HB 步進電機出貨量約 1.24 億臺， 2017-2020 年復合增長率 10%。其中，需求旺盛與新興市場領域出貨量將占到總出貨量比例提升至約 50%， 2017-2020 年復合增長率約 22%。

       （2） PM 步進電機出貨量約 24 億臺， 2017-2020 年復合增長率 11%。其中，需求旺盛與新興市場領域出貨量將占到總出貨量比例提升至 47%， 2017-2020 年復合增長率約 22%。

四、市場競爭格局

       步進電機產業主要企業大部分來自日本。相關日本企業具數十年，甚至近百年的發展積淀，在相關領域具有深厚的技術積淀、龐大客戶群。

來源：EMJ

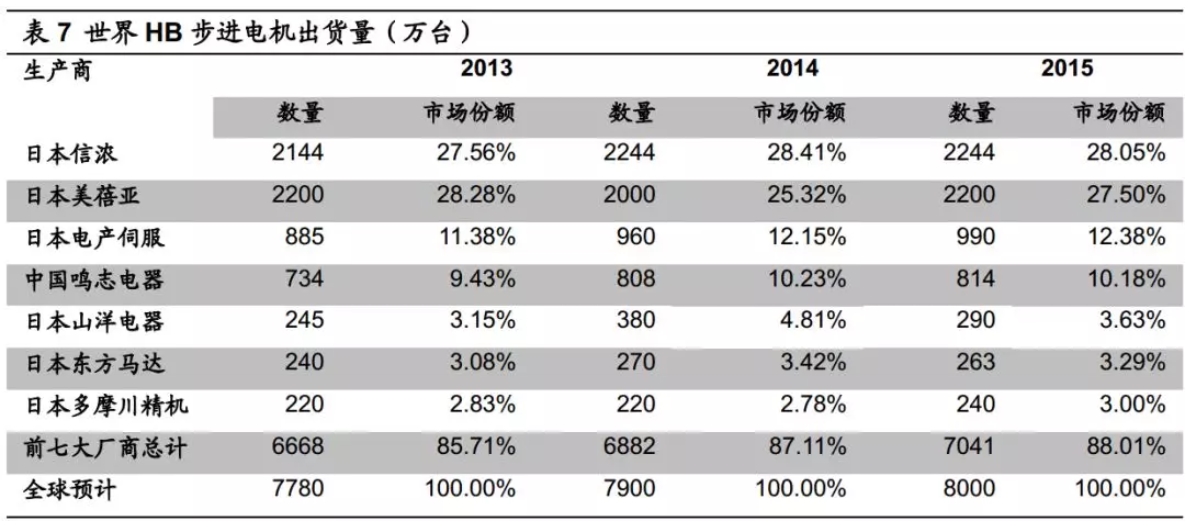

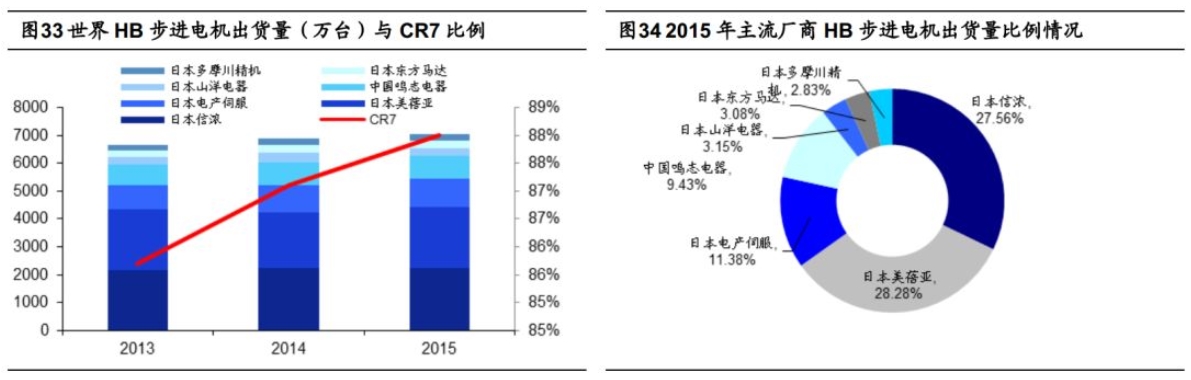

       根據 EMJ 統計， 2015 年日本廠商 HB 步進電機出貨量約 6500 萬臺。占全球出貨量約 80%。日本信濃、日本美蓓亞等 HB 步進電機年出貨量高達 2000 萬臺以上。

來源：EMJ

       日本廠商占據全球 PM 步進電機市場 65%的份額。日本電產三協、日本美蓓亞 PM步進電機年出貨量在 2 萬臺以上，占主導地位。鳴志電器是全球一線步進電機廠商中，僅有的非日系公司。 2016 年 HB 步進電機產量 1004 萬臺，全球份額第四。
